LBT链板计量称

产品说明

　　本系列高温链板秤是专为水泥、冶金、化工等行业中高温度，高硬度物料（如水泥熟料）在输送过程中进行连续配料与计量而设计。
　　S型裙边料板由耐磨钢板采用专用模具冲压成型，结构紧凑，运转平稳，噪声小，两侧的裙边能有效地防止物料漏撒。
　　输送机构采用大节距链轮和单侧弯板滚子链，经热处理，耐温、耐磨，不跑偏。
　　拖动机构采用异步电机配套BW（E）系列摆线针轮减速机，适用于变频调速配料和恒速计量两种模式。
　　弱磁式齿轮测速装置和耐高温荷重传感器使得速度、重量信号准确、稳定。
　　悬吊式结构，料仓和拖动机构与秤架一体化，安装和使用简单、方便。
　　采用平衡梁传感器，按装空间低，计量准确，精度高。广泛应用于立窑、旋窑的出料计量，以及电力、矿山、冶金、煤炭等的物料输送计量

主要特点:
　　1、专用于高温物料的计量和控制。
　　2、U型裙边链板，采用16锰4~5MM厚板，由专用模具冲压成型。
　　3、输送机构采用50.8节距的单侧弯板滚珠链和链轮，耐温、耐磨、不跑偏。
　　4、仿申克直联减速电机，保证了长期稳定运行。
　　5、采用高精度传感器（拉力）悬挂称重。
　　6、采用数字采集模块，有效分辨率高达100万；采集速率50次/秒；年漂移小于50PPM；温度漂移小于50PPM。
　　7、速度测量选用齿轮测速或旋转编码

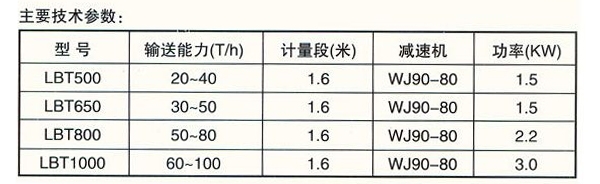

技术指标
　　1、 计量精度：≤±1%
　　2、 控制精度：≤±2%
　　3、 调速范围：10：1
　　4、 工作方式：连续

工作原理：
　　来自皮带上物料的重量信号和链板运行的速度信号一同传送到3U403（一机一路DCS接口）或3U600（一机十六路）测量和控制系统中（3U403和3U600内部均以微处理器为核心）。通过连续不断的比较设定值与链板实际输送的物料重量，不停的调节链板的运行速度。因此使物料流量总能稳定在设定值上。
